§ 48. Особые линии в плоскости



К особым линиям в плоскости можно отнести линии, параллельные плоскости проекций. Их называют линиями уровня.

Линию, принадлежащую плоскости и параллельную горизонтальной плоскости проекций, называют горизонталью плоскости (рис. 92, а). Построение горизонтали всегда начинают с ее фронтальной проекции: h(A1 1)~ Q(ABC);h2 ~ A2;h2 _|_ A2Al;h2 ^ B2C2 = l2,l2l1 || A2A1.

Линию, принадлежащую плоскости и параллельную фронтальной плоскости проекций, называют фронталью плоскости (рис. 92, б). Построение фронтали начинают с горизонтальной проекции: f(F1 1) ~ ^(DFE); F1~f1, f1,_|_F1F2; f1^D1E1=l1; l1l2 || F1F2;

l1l2^D2E2=l2^F2=l2.

Рассматривая особые линии в плоскостях частного положения, можно убедиться, что соответствующие линии уровня в этом случае будут и проецирующими.

На рис. 92, в показана горизонталь h фронтально проецирующей плоскости Sum. В данном случае она будет также фронтальной проецирующей прямой, т. е. h э Sum; Sum _|_ П2.

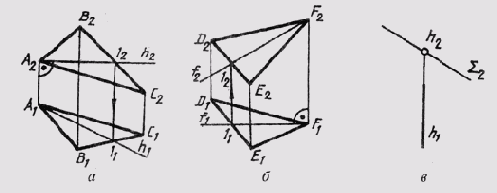

Рис. 92
