Иллюстрированный самоучитель по созданию чертежей


Рис. 236 Рис. 237 Размеры призматических

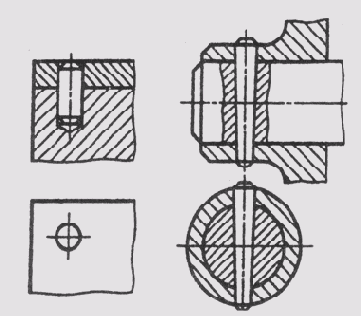

(рис. 238) — цилиндрическими или коническими — используется для точной взаимной фиксации скрепляемых деталей. Цилиндрические штифты обеспечивают неоднократную сборку и разборку деталей.

Шплинты применяют для ограничения осевого перемещения деталей (рис. 239) стопорения корончатых гаек.

Клиновые соединения (рис. 240) обеспечивают легкую разборку соединяемых деталей. Грани клиньев имеют уклон от 1/5 до1/40

Рис. 238


Рис. 239

Рис. 240


Рис. 241

В соединениях сочленением (рис. 241) выступ одной детали входит в паз или отверстие другой детали; детали поворачиваются одна относительно другой, и тем обеспечивается их соединение.
