Рис. 211 Рис. 212 В отверстии


конических резьб и трубной цилиндрической резьбы условно обозначается в дюймах (1" = 25,4 мм), у всех остальных резьб наружный диаметр резьбы проставляется в миллиметрах.

Шаг резьбы не указывают для метрической резьбы с крупным шагом и для дюймовых

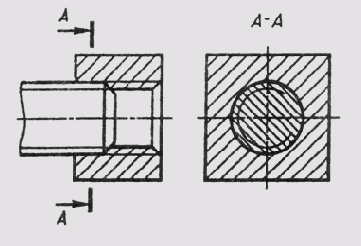

Рис. 216


Рис. 217

резьб, в остальных случаях он указывается. Для многозаходных резьб в обозначение резьбы входит ход резьбы, а шаг проставляется в скобках.

Направление резьбы указывают только для левой резьбы (LH).


Поле допуска и класс точности резьбы на учебных чертежах можно не проставлять.

Примеры обозначения резьб:

М 30 — метрическая резьба с наружным диаметром 30 мм и крупным шагом резьбы;

М 30 х 1,5 — метрическая резьба с наружным диаметром 30 мм, мелким шагом 1,5 мм;

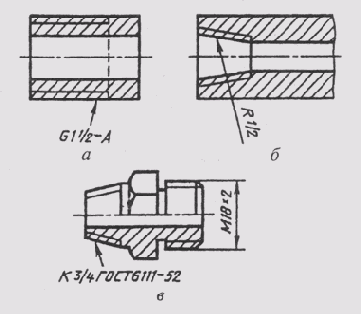

G 1 1/2-A— трубная цилиндрическая резьба с размером 1 1/2", класс точности А;

Тг 40x6 — трапецеидальная резьба однозаходная с наружным диаметром 40 мм и шагом 6 мм;

Тг 20 х 8 (Р4) — трапецеидальная резьба двухзаходная с наружным диаметром 20 мм, ходом 8 мм и шагом 4 мм;

S 80 х 10 — упорная резьба однозаходная с наружным диаметром 80 мм и шагом 10 мм;

S 80 х 20 (Р10) — упорная резьба двухзаходная с наружным диаметром 80 мм, ходом 20 мм и шагом 10 мм;

Rdl6 — резьба круговая с наружным диаметром 16 мм;

Rdil6LH— резьба круглая с диаметром 16 мм, левая;

R 1 1/2— резьба трубная коническая с размером 1 1/2".

К 1 1/2 ГОСТ 6111—52 — резьба коническая дюймовая с размером 1 1/2".

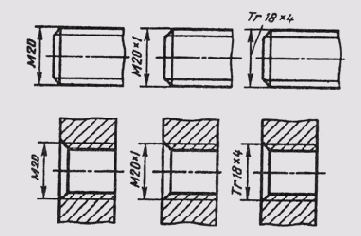

Обозначения резьб согласно ГОСТ 2.311—68 относят к наружному диаметру, как показано на .рис. 217.
