Рис. 201 Рис. 202 Резьбы классифицируются


резьбы — контур сечения резьбы плоскостью, проходящей через ее ось (рис. 201, 202).

Угол профиля резьбы — угол между боковыми сторонами профиля (рис. 202).

Шаг резьбы Р — расстояние между соседними одноименными боковыми сторонами профиля в направлении параллельной оси резьбы (рис. 201).

Ход резьбы t— расстояние между ближайшими одноименными боковыми сторонами профиля, принадлежащего одной и той же винтовой поверхности, в направлении, параллельном оси резьбы (рис. 201). В однозаходной резьбе (рис. 201, а) ход равен шагу, а в многозаходной (рис. 201,б) — произведению шага Р на число заходов n(t = лР).

На рис. 203, а — длина резьбы l, длина резьбы с полным профилем l1.

Сбег резьбы — участок неполного профиля в зоне перехода резьбы в главную часть предмета lз.

Недовод резьбы l4 — величина ненарезанной части поверхности между концами сбега и опорной поверхностью детали.

Недорез резьбы /2 включает в себя сбег и недовод резьбы. Чтобы устранить сбег или недорез резьбы, выполняют проточку b (рис. 203, б).

Чтобы облегчить ввинчивание резьбового стержня, на конце резьбы выполняют коническую фаску с под углом 45° (рис. 203, б).

Рассмотрим стандартные резьбы общего назначения.

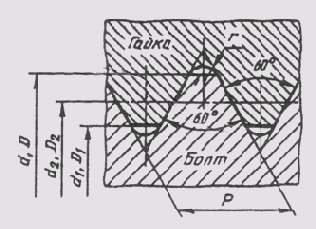

Резьба метрическая является основной крепежной резьбой. Это резьба однозаходная, преимущественно правая, с крупным или мелким шагом. Профилем метрической резьбы служит равносторонний треугольник. Выступы и выпадины резьбы притуплены (рис. 204) (ГОСТ 9150—81).

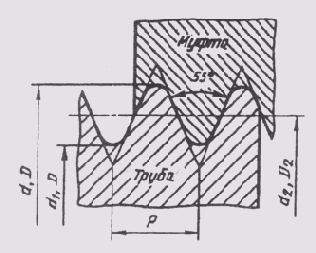

Резьба трубная цилиндрическая имеет профиль в виде равнобедренного треугольника с углом при вершине 55° (рис. 205), вершины и впадины скруглены. Эту резьбу применяют в трубопроводах и трубных соединениях (ГОСТ 6351—81).

Рис. 204


Рис. 205


Рис. 206


Рис. 207

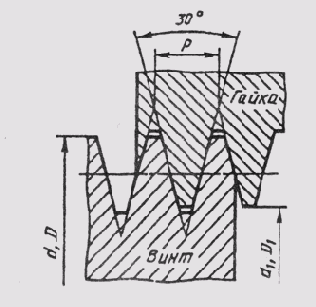

Резьба трапецеидальная служит для передачи движения и усилий. Профиль трапецеидальной резьбы — равнобокая трапеция с углом между боковыми сторонами 30° (рис. 206). Для каждого диаметра резьба может быть однозаходной и многозаходной, правой и левой (ГОСТ 9484—81).

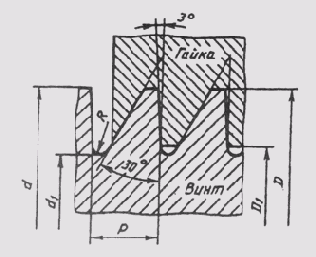

Резьба упорная имеет профиль неравнобокой трапеции (рис. 207). Впадины профиля закруглены, для каждого диаметра имеется три различных шага. Служит для передачи движения с большими осевыми нагрузками (ГОСТ. 10177—82).

Резьба круглая для цоколей и патронов, для предохранительных стекол и светильников, для санитарно-технической арматуры (ГОСТ 13536—68) имеет профиль, полученный сопряжением двух дуг одного радиуса (рис. 208) (ГОСТ 13536—68).

Резьба коническая дюймовая с углом профиля 60° (ГОСТ 6111—52) применяется для герметических соединений в трубопроводах машин и станков; нарезается на конической поверхности с конусностью 1 : 16 (рис. 209).
